Крепеж для любого планкена DUET 70

DUET 70 - КРЕПЕЖ ДЛЯ ЛЮБОГО ПЛАНКЕНА

15 руб

максимальная нагрузка - 100 кг

ДУЭТ70 предназначен для монтажа досок любой формы,  имеет гладкую поверхность без острых режущих кромок, прост в монтаже и не требует обслуживания в процессе эксплуатации. Для удобства монтажа первой доски используется стартовый ДУЭТ.

Данный крепежный элемент рекомендуется для использования в высоконагруженных горизонтальных настилах, вентилируемых деревянных фасадах из прямого планкена,  скошенного планкена, имитации бруса и блокхауса,  прост в монтаже, обеспечивает требуемую надежность конструкции, фактически невидим.

Конструктивные особенности крепления ДУЭТ70

выполнен из композиционного полимерного материала и не конденсирует влагу,
обеспечивает долговечность фасада благодаря эффективной вентиляции тыльной стороны обшивочной доски,
состоит из двух (пары) соединительных независимых элементов и предназначен для монтажа досок на вертикальных и потолочных конструкциях,
не требует антикоррозионной защиты,
удобен для монтажа так как снабжен монтажных ограничителем, позиционирующим крепеж относительно края доски,
компенсирует разбухание-усушку обшивочной доски и не вызывает ее коробление,
может быть использован с обшивочной доской шириной от 70мм до 140мм,
размещение головки шурупа в выемке крепежа обеспечивает идеально ровную поверхность фасада.

Отличие ДУЭТ70 от ДУЭТ-фасад.

За счет более жесткой конструкции крепеж ДУЭТ70 оптимален для  использования с более узкими и более толстыми досками
Для крепления доски толщиной 20-25мм вместе с крепежом ДУЭТ70 могут быть использованы шурупы диаметром 4,0мм

Рекомендации по выбору древесины

Характеристика                                  обшивка                    несущая конструкция
Толщина, мм
                                                            20-35                                  от 30
Ширина, мм
                                                           70-140                                 от 40
Плотность                                       от 800 кг/м3 *                     без ограничений

Монтажный зазор, мм
                                                             5-7**                                     500
Доп. крепеж
                                                 (шуруп №1 - 4 шт.)                  шуруп №2 -1 шт.

* - при плотности древесины обшивки > 600 под шурупы необходимо предварительное засверливание

** - зависит от влажности древесины на момент монтажа и условий эксплуатации

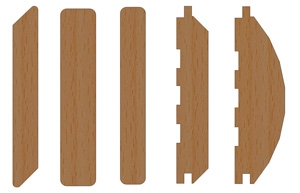

Профиль обшивки

Расход крепежа ГвозDECK ДУЭТ 70 на 1 м2

 Ширина             Расстояние               Монтажный                                              Норма расхода,
 террасной         по осям лаг,               зазор, мм                 ДУЭТ 70, пара        шуруп №1      шуруп №2
 доски, мм                мм

 70                            500                            5                                   27                                 108                  27

 90                            500                            5                                   22                                  88                   22

120                           500                            5                                   16                                  64                   16
140                           500                            5                                   14                                  56                   14
200                           500                            5                                   10                                  40                   10

Рекомендации по выбору шурупов для крепежа ДУЭТ 70

Толщина обшивочной доски, мм                 Шуруп №1                 Толщина несущей конструкции, мм                 Шуруп №2
                                                          диаметр, мм длина, мм                                                                       диаметр, мм длина, мм
                20                                             4,5               25                                           45                                         4,5             45
                25                                             4,5               30                                           45                                         4,5             50
                30                                             4,5               35                                           50                                         4,5             50

                35                                             4,5               40                                           50                                         4,5             50

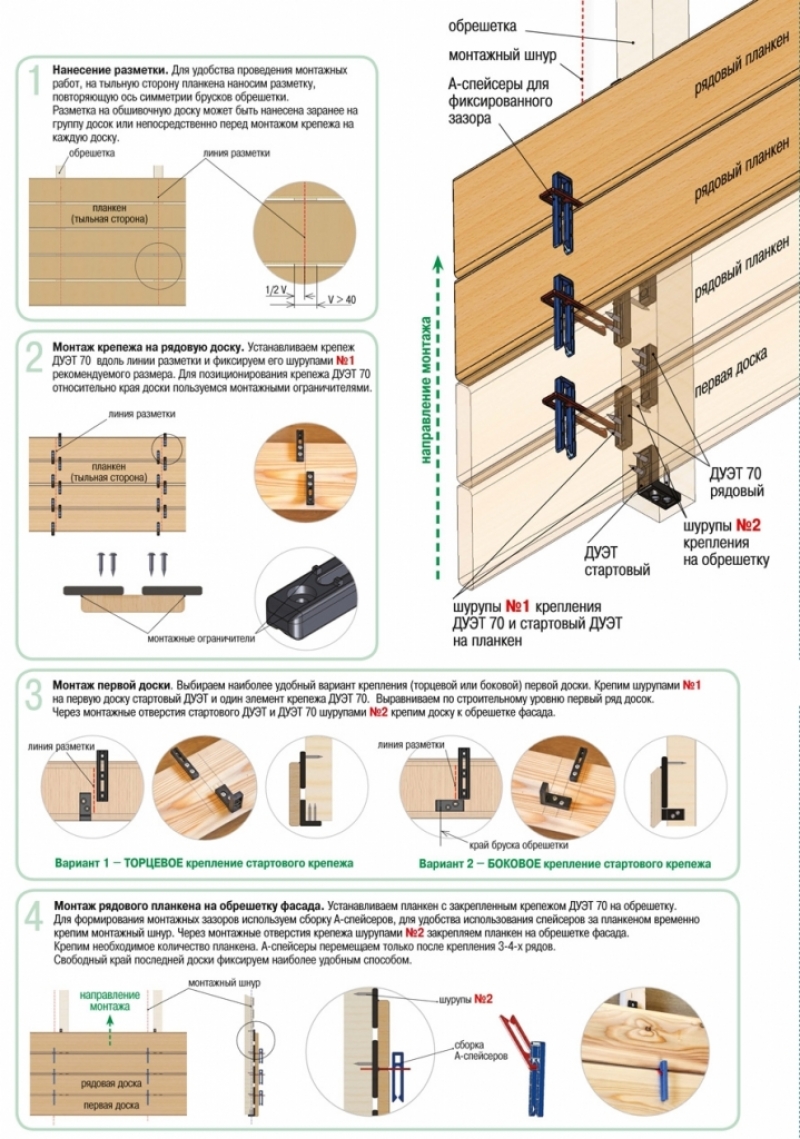

Способ монтажа крепежа ДУЭТ 70

Если вы хотите купить крепеж Гвоздек Дуэт 70 или узнать цены на крепеж для планкена Гвоздек, звоните нам (863)2601838
