Крепеж для фасада и забора DUET FASADE
DUET FASADE - КРЕПЕЖ ДЛЯ ФАСАДА И ЗАБОРА
18 руб
максимальная нагрузка - 100 кг
Крепеж ДУЭТ-фасад предназначен для монтажа досок любой формы, имеет гладкую поверхность без острых режущих кромок, прост в монтаже и не требует обслуживания в процессе эксплуатации. Для удобства монтажа первой доски используется стартовый ДУЭТ.
Данный крепежный элемент рекомендуется для использования в высоконагруженных горизонтальных настилах, вентилируемых деревянных фасадах из прямого планкена, скошенного планкена, имитации бруса и блокхауса, прост в монтаже, обеспечивает требуемую надежность конструкции, фактически невидим.
Крепеж ДУЭТ-фасад был испытан в лаборатории СПб ГАСУ по специальной методике. В процессе испытаний узел крепления подвергался динамическим разрушающим нагрузкам «на сдвиг» и «вырыв». Результаты испытания были оформлены в виде отчета и зафиксированы на видео.
Конструктивные особенности крепления ДУЭТ-фасад
выполнен из композитного полимерного материала и не конденсирует влагу,
состоит из двух (пары) соединительных независимых элементов и предназначен для монтажа досок на вертикальных и потолочных конструкциях,
не требует антикоррозионной защиты,
обеспечивает долговечность фасада благодаря эффективной вентиляции тыльной стороны обшивочной доски и несущей конструкции,
удобен для монтажа так как снабжен монтажных ограничителем, позиционирующим крепеж относительно края доски,
компенсирует разбухание-усушку обшивочной доски и не вызывает ее коробление,
может быть использован с обшивочной доской шириной от 90мм до 200мм,
размещение головки шурупа в выемке крепежа обеспечивает идеально ровную поверхность фасада.
Отличие ДУЭТ-фасад от ДУЭТ70
За счет более эластичной конструкции крепеж ДУЭТ-фасад оптимален для использования с более широкими и более тонкими досками. Эластичность крепежа позволяет использовать вместе с ним шурупы небольшого диаметра - 4,0мм.
Рекомендации по выбору древесины
Характеристика обшивка несущая конструкция
Толщина, мм
15-25 от 30
Ширина, мм
90-200 от 45
Плотность до 700 кг/м3 * без ограничений
Монтажный зазор, мм
5-7** 500
Доп. крепеж
(шуруп №1 - 4 шт.) шуруп №2 -1 шт.
* - при плотности древесины обшивки > 600 под шурупы необходимо предварительное засверливание
** - зависит от влажности древесины на момент монтажа и условий эксплуатации

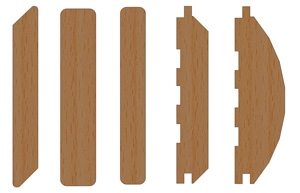

Профиль обшивки
Расход крепежа ГвозDECK ДУЭТ-фасад на 1 м2
Ширина Расстояние Монтажный Норма расхода,
террасной по осям лаг, зазор, мм ДУЭТ-фасад, пара шуруп №1 шуруп №2
доски, мм мм
90 500 5 22 88 22
120 500 5 16 64 16
140 500 5 14 56 14
200 500 5 10 40 10
Рекомендации по выбору шурупов для крепежа ДУЭТ-фасад
Толщина обшивочной доски, мм Шуруп №1 Толщина несущей конструкции, мм Шуруп №2
диаметр, мм длина, мм диаметр, мм длина, мм
15 4,5 20 40 4,5 40
20 4,5 25 45 4,5 40
25 4,5 30 45 4,5 40

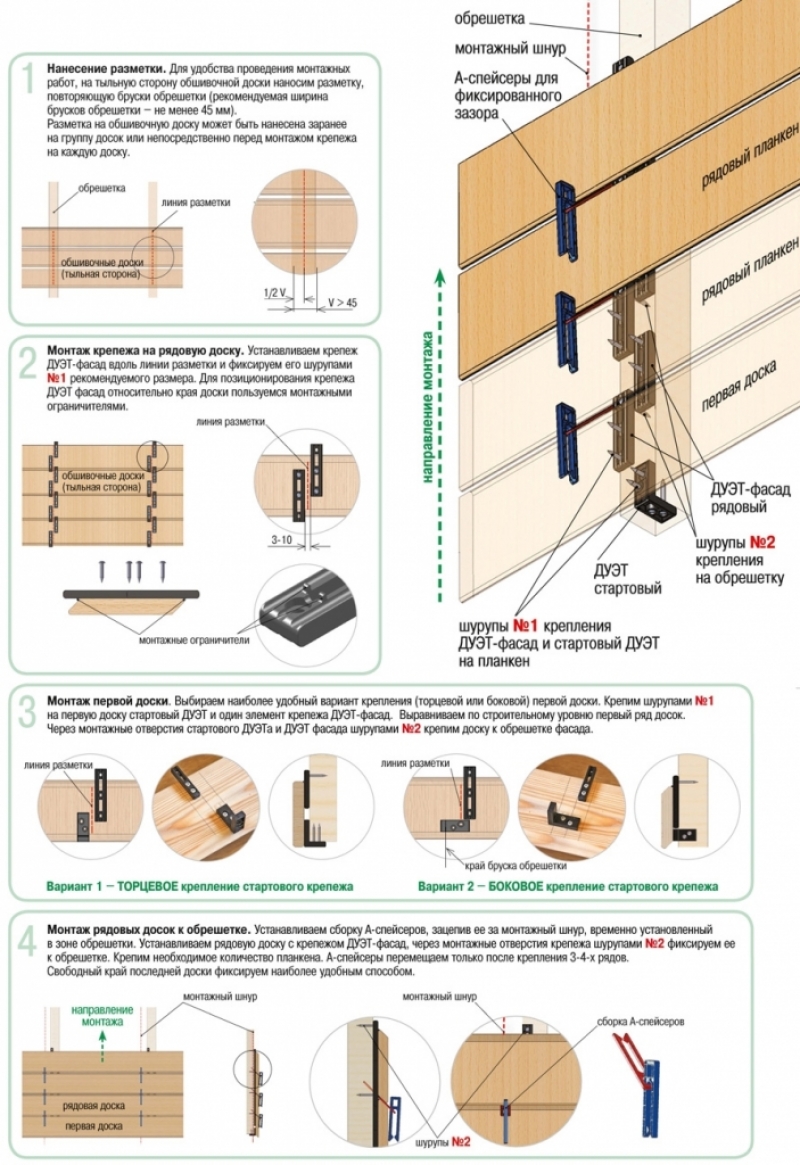

Способ монтажа крепежа ДУЭТ-фасад
